ANSI A216 WCB RF/RTJ は弁 DN600 のうなり声のシールの地球弁地球フランジを付けたようになりました

中国 ANSI A216 WCB RF/RTJ は弁 DN600 のうなり声のシールの地球弁地球フランジを付けたようになりました サプライヤー
ANSI A216 WCB RF/RTJ は弁 DN600 のうなり声のシールの地球弁地球フランジを付けたようになりました サプライヤー ANSI A216 WCB RF/RTJ は弁 DN600 のうなり声のシールの地球弁地球フランジを付けたようになりました サプライヤー

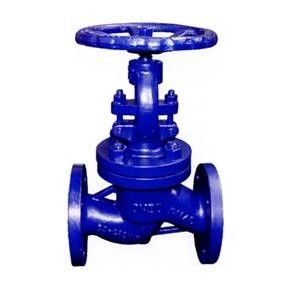

大画像 :  ANSI A216 WCB RF/RTJ は弁 DN600 のうなり声のシールの地球弁地球フランジを付けたようになりました

商品の詳細:

起源の場所: 上海、中国
ブランド名: OEM
証明: ISO 9001/ API 6D
モデル番号: J41H/J41Y

お支払配送条件:

最小注文数量: 1pcs
価格: negotiation
パッケージの詳細: 通常海配達のための合板の箱のスーツによって詰まります
受渡し時間: 35 日以内の 1usually はの後のあなたの支払を受け取りました
支払条件: 一覧で T/T の前進か L/C
供給の能力: 1 ヶ月あたりの 90,000pcs
Contact Now
詳細製品概要
製品名: グローブバルブ アプリケーション: オイル、ガス、水、蒸気等、
サイズ: DN15 ~DN600 圧: PN16~160/150lbs~2500lbs/JIS 10K/20K
標準: API 6D/ANSI 16.5 の B/JIS 20K/JIS 10K 温度: -29~425 C
ボディ: 鋳造物 steel/WCB/WC6/stainless の鋼鉄 茎: ステンレス鋼 2Cr13

フランジを付けたようになった地球弁、DIN EN 13709/GS-C25/Gp240gh/1.0619 の WCB/鉄





特徴:

-背部シール

弁が十分に開く場合の信頼できるパッキングおよびシーリングを保障する背部シールの設計。(重圧の下でパッキングの取り替えは推薦されません)



-摩擦に抵抗して下さい

弁ディスクは十分な強度および剛性率を与えられます。 はめ込まれる衛星合金かユーザー要求に答える他の材料と溶接されるディスク シーリング表面は組立であるかもしれません。



-設計を明確にして下さい:

精密な計算に従ってボディおよびボンネットを設計して下さい。 ボディにおよびボンネットに高力があります、

堅いおよび流れの能力。





可能な適用の選択:
  (企業) (発電所)
(ガス送管の puerification の植物) (ガス供給)
   (真空設備) (アンモナル)
   (熱湯) (cllling&freezing systme)
   (暖房技術) (蒸気システム)



指定:



構造形成 BB-BG-OS 及び Y
方法の運転 手動
電気作動させる
設計基準 DIN3356
さしせまった DIN3202
フランジの端 DIN2543-2545
テスト及び点検 DIN3230

注: 連続、弁の接続のフランジのサイズは顧客の reguirment に従って設計である場合もあります。



製品性能の指定

わずかな圧力 貝テスト(Mpa) シーリング テスト(Mpa) 適した臨時雇用者(oc) 適した媒体
(Mpa)
1.6 2.4 1.76 -110~600 oc 水オイル及びガス
2.5 3.75 2.75
4 6 4.4
6.4 9.6 7.04



部品 材料
ボディ ASTM A216 GR.WCB
リングをつけて下さい ASTM は A105 + Stellite 直面しました
ディスク ASTM 直面される A105 + 13Cr
ディスク推圧版 ASTM A276 のタイプ 420
ディスク ナット ASTM A276 のタイプ 410
ASTM A182 GR.F6
ボンネットのボルト ナット ASTM A194 GR.2H
ボンネットのボルト ASTM A193 GR.B7
ガスケット 軟鉄 + グラファイト
後席のブッシュ ASTM A276 のタイプ 410
茎のパッキング 編みこみのグラファイトは及び形作られたグラファイト リング死にます
ボンネット ASTM A216 GR.WCB
アイボルト ピン 炭素鋼
ASTM A276 のタイプ 410
腺のフランジ ASTM A216 GR.WCB
腺のアイ ボルト ASTM A307 GR.B
アイボルトのナット ASTM A194 GR.2H
ヨーク ブッシュ ASTM A439 GR.D-2
ねじ 炭素鋼
手車輪 延性がある鉄
手車輪のナット ASTM A194 GR.2H
洗濯機 炭素鋼
ヨーク ASTM A216 GR.WCB
ヨーク鍋のボルト ナット ASTM A194 GR.2H
ヨーク鍋のボルト ASTM A193 GR.B7
忍耐 鋼鉄
ランタン リング要求あり次第 ASTM A276 のタイプ 410

ANSI A216 WCB RF/RTJ は弁 DN600 のうなり声のシールの地球弁地球フランジを付けたようになりました



主要な次元



圧力 PN 1.6 Mpa
(Mpa)
サイズ 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 240 260 276 285 300 305 354 402 437 496 541 699 815 914 1189 1350
W 120 140 160 160 180 200 200 250 250 300 350 400 450 500 550 600
重量(kg) 5.2 7.1 7.4 8.5 13 20 25 35 50 75 100 つ 210 446 648 805 1050


圧力 PN 2.5 Mpa
(Mpa)
サイズ 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 240 260 276 285 300 325 363 415 453 505 556 744 864 948 1269 1450
W 120 140 160 160 180 200 200 250 300 350 400 450 500 550 600 600
重量(kg) 6 7.5 8 9 14 22 27 38 55 82 105 220 450 660 810 1100


圧力 PN 4.0 Mpa
(Mpa)
サイズ 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 240 260 276 285 300 325 370 430 480 532 589 783 888 965 1285 1512
W 120 140 160 160 180 200 200 250 300 350 400 450 500 550 600 600
重量(kg) 6 7.5 8 9 15 24 30 41 60 85 110 225 460 670 830 1120



ANSI A216 WCB RF/RTJ は弁 DN600 のうなり声のシールの地球弁地球フランジを付けたようになりました



ANSI A216 WCB RF/RTJ は弁 DN600 のうなり声のシールの地球弁地球フランジを付けたようになりました









短い導入:

地球弁は高度の内部および国際規格への設計されていた参照です。 ボディは採用します

 球構成におよびそれはまたよい出現、素晴らしい機能および高品質の特徴があります。



CLASS150 から CLASS1500 に、および -29℃~425℃ (鋼鉄)、-40℃~550℃ (ステンレス鋼)適用して下さい。



別の材料、弁を使用して水、オイル、ガス、蒸気、カルバミドおよび他の媒体のような別の媒体を使用は、かもしれないです。





郵便部品及び材料



部品の項目名前

材料

1

ボディ

WCB、CF8、CF8M

2

座席

2Cr13,25+ 衛星

3

ディスク

2Cr13、304、25+satellite

4

2Cr13、304、304L

5

ガスケット

Graphite+304 の Graphite+08 鋼鉄

6

ボンネット

WCB、CF8、CF8M

7

パッキング

グラファイト、PTFE

8

手車輪

HT250、QT450







技術仕様

-わずかな直径: 2" - 12"

-適当な温度: -29℃~425℃ (鋼鉄) -40℃~550℃

(ステンレス鋼)

-わずかな圧力: 150Lb 300Lb 600Lb 900Lb 1500Lb

-適当な媒体: 水、ガス、オイルおよび他の腐食性媒体。

標準適用

-製造の標準: ANSI B16.34

-次元に直面する表面: ANSI B 16.10

-フランジ次元: ANSI B 16.5

-テスト: API 598







記述:



本管の外面および関係次元



ANSI A216 WCB RF/RTJ は弁 DN600 のうなり声のシールの地球弁地球フランジを付けたようになりました



CLASS150

サイズ()

2"

2-1/2」

3"

4"

5"

6"

8"

10"

12"

L、L1-RF.BW (mm)

203

216

214

292

330

356

495

622

698

L2-RTJ (mm)

216

229

254

305

343

368

508

635

711

H (mm)

330

390

410

475

540

585

725

825

940

K (mm)

200

250

250

300

350

350

450

500

600

重量(Kg)

23

29

40

59

95

115

178

268

385





CLASS300

サイズ()

2"

2-1/2」

3"

4"

5"

6"

8"

10"

12"

L、L1-RF.BW (mm)

267

292

318

355

400

440

533

622

711

L2-RTJ (mm)

283

308

333

371

416

460

549

638

727

H (mm)

350

425

485

520

565

655

825

920

1155

K (mm)

200

250

300

300

350

350

500

600

700

重量(Kg)

30

45

60

83

135

162

265

375

525





CLASS600

サイズ()

2"

2-1/2」

3"

4"

5"

6"

8"

10"

L、L1-RF.BW (mm)

292

330

356

432

508

559

660

787

L2-RTJ (mm)

295

333

359

435

511

562

664

791

H (mm)

420

490

550

590

620

700

950

1140

K (mm)

250

300

300

350

500

500

600

600

重量(Kg)

39

61

76

122

210

245

447

692



CLASS900



サイズ()

2"

2-1/2」

3"

4"

5"

6"

8"



L、L1-RF.BW (mm)

368

419

381

457

559

610

737



L2-RTJ (mm)

371

422

384

460

562

613

740



H (mm)

495

540

600

655

670

780

1050



K (mm)

300

350

350

500

500

350*

350*



重量(Kg)

96

79

117

178

305

355

730



注: 使用「*」、平均はギヤ ボックスを修理しました。







CLASS1500

サイズ()

2つ

2-1/2」

3つ

4つ

6つ

L、L1-RF.BW (mm)

368

419

470

546

705

L2-RTJ (mm)

371

422

473

549

711

H (mm)

550

582

625

750

925

K (mm)

300

350

400

450

600

重量(Kg)

116

125

145

210

475
