注文の延性がある鉄の鋳造プロセス パイプラインの水門弁 BS5163 ANSI のクラス 125 のクラス 150

注文の延性がある鉄の鋳造プロセス パイプラインの水門弁 BS5163

指定

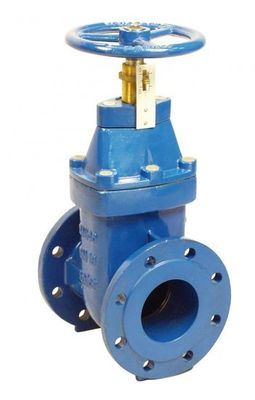

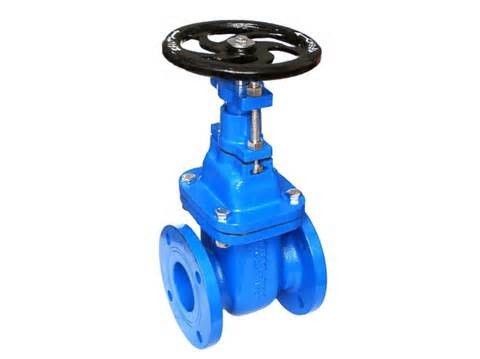

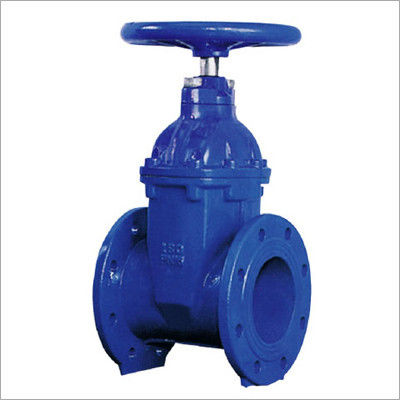

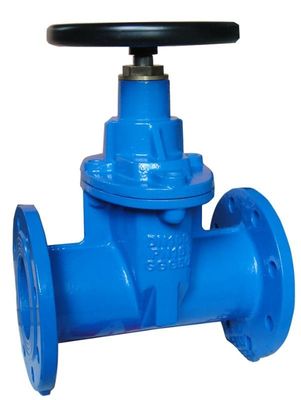

弾力性のあるつけられていたゲート弁
材料: 延性がある
設計基準: BS5163
Flang の訓練: ANSI のクラス 125 のクラス 150

短い導入

水門弁はパイプラインのの中の媒体を停止するか、または接続するために使用される働きの圧力および温度の大きい範囲が付いているちょっと広く利用されたブロック弁です。 水門弁は上昇の茎の水門弁および非上昇の茎の水門弁を完了します。 水門弁は特徴付けられ上がるか、または nonrising 茎を持っていますとして。 ゲート弁の明瞭な特徴はゲート間のシーリング表面であり、座席は平面です、従って流動および最低の制限の直線的流れが望まれるときゲート弁は頻繁に使用されます。 ゲートの表面はくさび形を形作ることができますか、または平行でもいいです。 主にゲート弁が液体の流れを可能にするか、または防ぐのに使用されています典型的なゲート弁は流れの調整にその目的のためにとりわけ設計されていなければ使用するべきではないです。 液体を通り過ぎる機能のためにゲート弁は石油産業で頻繁に使用されます。

製品の機能

弁のの中のチャネルはまっすぐ、低流速の抵抗です。
開いたか近い問題は転換すること容易な流れの方向に弁ディスク垂直を常に動かしません。

従って基づいてディスクの持ち上がることロング ストローク茎の動きにそれは転換する、水撃作用の存在を避ける長い時間を要します。
チャネルの両側は取付けること容易な 2 方向の方に対称、媒体流れることができますです。

水門弁の分類

材料: 鋳鉄、鋳造物鋼鉄、ステンレス鋼、鋳造物の銅。
弁茎の構造: 上がるか、または nonrising
シールのタイプ: 剛性率のシールか柔らかいシール
関係: フランジ、ウエファー、糸
運転されたタイプ: ハンドル、電気空気。

Z41 上昇の茎の水門弁および Z45 nonrising 茎の水門弁

1. 上昇の茎の水門弁: 弁のナットはカバーかブラケットに、回します弁茎の持ち上がることを実現するためにナットをありますこの種類の構造は促す茎の潤滑だけでが、また明瞭のか近い程度を開いてもらい、今ずっと広く利用されています。
2.縦スペースが限られているところ直接媒体の Nonrising の茎の水門弁の接触、地下取付けのために適したまたは。 この構造の不利な点は糸が腐食するか、または傷つくことです。

上昇の茎と nonrising 茎の水門弁間の別

上昇の茎は弁が作動すると同時にゲートおよび茎は一緒に上がり、下がること茎がゲートにそのような物付すので弁の位置の視覚徴候を提供します。 Nonrising の茎弁はゲートが糸の茎の上下に茎を上げるか、または下げないで移動するので弁の位置を示すために茎の上部端に通るポインターを備えるかもしれません。 Nonrising の茎は縦スペースが限られているところでまたは地下使用されます。

採用の標準

パフォーマンス パラメータ

部品のための任意材料

設置ノート

1. 手車輪、レベルおよび伝達メカニズムは伸ばされるか、または衝突することができません。
2.二重ディスク水門は縦に取付けられているべきです
3。 それは開いた水門弁が、圧力を減らすために、指示に従って伝達メカニズムが付いている弁取付ける前にバイパス弁を第一に開けるべきです。
4。 弁は弁が頻繁に使用されればより少し一度毎月油を差されなければなりません。
5.媒体の停止として使用された水門弁は圧力損失十分に opeded とき最も低く達します。
6.水門弁は十分に開くか、または閉まった労働条件のために適しています、調節か絞ることのために適していません。

操作の指示

1. パイプラインおよび弁が操作の前にきれいになったことを確かめて下さい。
2.開くために手車輪を、ドライブ茎、ディスク チャネル十分に開いています場合弁の直径と、逆に等しい上昇の高さ左回りに回して下さい、そして弁は閉鎖しています時懸命に手車輪を右回りにで回すために。
3.従って断ち切られた媒体のためだけに適した弁は閉じかけの状態許可されません。
4。 時間の間動く弁それの後で与えている間漏出がカバーの近くにナットを留めることができればあれば漏出は除去されます。
