| 製品名: | ボールバルブ | アプリケーション: | 水、オイル、ガス等、 |
|---|---|---|---|
| サイズ: | DN15 ~DN100 | 圧: | 150lbs~2500lbs/JIS 10K~20K /PN16 ~PN160 |
| 標準: | DIN/BS/ANS I JIS/API/ASME | 温度: | -10~120 C |
| ボディ: | ステンレス鋼/SUS304/SUS316 | ボール: | ステンレス鋼 SS304/SS316/SS201 |
| ハイライト: | フレンズ式ボールバルブ,ステンレス鋼のボール浮気バルブ |
||

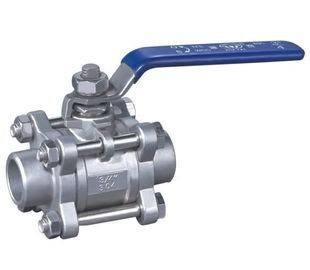

CF8 / CF8M 3pc型浮遊ボールバルブ NPT / BSPスレッド付き, 1000 WOG,ロック付き
簡単な紹介:
球弁は,API 6D に準拠して設計および製造されています.小口径の場合浮遊球,大口径の場合固定球.防火構造と静止装置を持っています.石油に広く使われています化学,水処理産業
主要部品と材料
|
部分名 |
材料 |
|
身体 |
WCB,ZG1Cr18Ni9Ti,CF8 |
|
ボール |
1Cr18Ni9Ti 304316 |
|
幹 |
1Cr18Ni9Ti 304316 |
|
シールリング |
ポリテトラフッロエチレン (PTFE) |
|
梱包 |
ポリテトラフッロエチレン (PTFE) |
|
DN |
G |
B について |
L について |
H |
A について |
|
6 |
1/4 インチ |
8 |
65 |
57 |
98 |
|
10 |
3/8 インチ |
10 |
65 |
57 |
98 |
|
15 |
半インチ |
15 |
75 |
68 |
125 |
|
20 |
3/4 インチ |
20 |
85 |
70 |
125 |
|
25 |
1 " |
25 |
95 |
80 |
145 |
|
32 |
1〜4インチ |
32 |
110 |
84 |
145 |
|
40 |
"1/2" |
38 |
125 |
93 |
205 |
|
50 |
2 " |
50 |
150 |
100 |
205 |
|
65 |
2 1/2 インチ |
64 |
175 |
142 |
250 |
|
80 |
3cm |
76 |
216 |
155 |
265 |
|
100 |
4 円 |
100 |
260 |
172 |
300 |
テクニカル仕様
|
定数圧 (Mpa) |
PN |
2.5,4.0,6.4 |
|
耐久性試験圧力 (Mpa) |
PT |
3.8,6.0,9.6 |
|
低圧密封試験 (Mpa) |
|
0.6 |
|
高圧密封試験 (Mpa) |
|
3.0,4.8,7.6 |
|
適用される介質 |
水,油,ガス,窒素酸,乙酸 |
|
|
適用される温度 |
-40~180°C |
|
特徴:
-バルブ幹の防爆構造
バルブ体内の圧力は,おそらく
中央に圧力がある場合,バルブが修理されているとき,または,幹を押し出す
バルブを分解すると,幹や介質が簡単に飛び出そうとします.
人間に傷を及ぼす可能性があります.
可能性を防ぐために,偽りのクラブはパックし,推力ベアリングは燃やされています
バルブボディ内の介質の圧力
バルブ幹のフンミークラブを,バルブ幹の上部シール顔と密接に接触させる
バルブボディ
損傷した包装位置から中介が漏れることを防ぐために.
-信頼 できる 密封 構造
座席とボールとの間の接触領域は,
中央腔の圧力が上がると高くなります
ケースでは,すべてのバルブの中で最小の抵抗を持っています.
抵抗はまだ小さい.
-プロンプトスイッチ
ボールバルブが90°回転し,開くか閉めるのに迅速です.
仕様:
テクニカル仕様
- 定数直径: 1/2~25
- 適用温度: -29°C~425°C (鋼) -40°C~550°C (ステンレス鋼)
- 名指圧: 150ポンド,300ポンド,600ポンド,900ポンド,1500ポンド PN16/25/40/64/100/160,JIS 5K /10K/20K
- 適用される介質:水,ガス,石油,その他の食性介質
適用基準
- 製造規格: API 608 / DIN / BS / JIS
- 面対面の寸法: ANSI B1610"API 6D/DIN/BS/JIS"
- フレンズの寸法: ANSI B 16.5 MSS-SP-44/ DIN/BS/JIS
- 試験:API 598 API 6D/DIN/BS/JIS
記述:
簡単な紹介:
API 608 に準拠して設計され製造されています. 小口径の浮遊ボールは,
固定ボールが大きい時
防火構造と抗静止装置があります. 石油,化学,水に使用されています.
トリートメント産業
特徴:
- バルブ幹の防爆構造
中介がバルブを通過すると,バルブボディ内の圧力が幹を押し出したり,
中央腔に圧力が有ると,幹や介質は簡単に
バルブを分解すると 飛び出します
荷物が焼かれ,または荷物が他の原因で損傷している場合
バルブ幹のダミークラブが密接に接触する
バルブボディの上部シール顔.このように損傷パッケージから外漏れを防ぐために
ポジション
- 信頼性の高いシール構造
座席とボールとの接触面が高くなるので
中央腔の圧力が上昇すると,小抵抗ボールバルブは,すべての最小の抵抗を持っています
バルブでは,小穴の場合は,抵抗はほとんどありません.
- スイッチを押す
ボールバルブが90°回転し,開くか閉めるのに迅速です.
|
試験圧力
接続の主要次元
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
タイプ |
サイズ (mm) |
尺寸 (mm) |
||||||||
|
|
インチ |
DN |
L について |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|
Q41F/H/Y-300Lb |
半インチ |
15 |
140 |
95 |
66.5 |
35 |
15 |
4-Φ15 |
72 |
115 |
|
|
3/4インチ |
20 |
152 |
117 |
82.5 |
43 |
16 |
4-Φ19 |
75 |
130 |
|
|
1インチ |
25 |
165 |
124 |
89 |
51 |
18 |
4-Φ19 |
85 |
150 |
|
|
11/4 インチ |
32 |
178 |
133 |
98.5 |
64 |
19.5 |
4-Φ19 |
95 |
180 |
|
|
11/2 インチ |
40 |
190 |
156 |
114.3 |
73.2 |
21 |
4-Φ22 |
110 |
230 |
|
|
2インチ |
50 |
216 |
165 |
127 |
92 |
23 |
8-Φ19 |
120 |
240 |
|
|
2/2インチ |
65 |
241 |
190.5 |
149.4 |
104.7 |
26 |
8-Φ22 |
150 |
280 |
|
|
3インチ |
80 |
283 |
210 |
168.5 |
127 |
29 |
8-Φ22 |
165 |
310 |
|
|
4インチ |
100 |
305 |
254 |
200.2 |
157 |
32 |
8-Φ22 |
190 |
330 |
|
|
5インチ |
125 |
381 |
279 |
235 |
185.7 |
35 |
8-Φ22 |
240 |
600 |
|
|
6インチ |
150 |
403 |
318 |
270 |
216 |
37 |
12-Φ22 |
270 |
800 |
|
|
8インチ |
200 |
502 |
381 |
330 |
270 |
42 |
12-Φ25 |
315 |
1000 |
|
|
10インチ |
250 |
568 |
445 |
387.5 |
324 |
48 |
16-Φ29 |
380 |
1200 |
|
タイプ |
サイズ (mm) |
尺寸 (mm) |
||||||||
|
|
インチ |
DN |
L について |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
|
Q41F/H/Y-600Lb |
半インチ |
15 |
165 |
95 |
66.5 |
35 |
15 |
4-Φ15 |
88 |
115 |
|
|
3/4インチ |
20 |
190 |
118 |
82.5 |
43 |
16 |
4-Φ19 |
98 |
130 |
|
|
1インチ |
25 |
216 |
124 |
89 |
51 |
18 |
4-Φ19 |
105 |
150 |
|
|
11/2 インチ |
40 |
241 |
156 |
114.3 |
73.2 |
23 |
4-Φ22 |
135 |
180 |
|
|
2インチ |
50 |
292 |
165 |
127 |
92 |
26 |
8-Φ19 |
155 |
240 |
|
|
3インチ |
80 |
356 |
210 |
168.2 |
127 |
32 |
8-Φ22 |
175 |
280 |
|
|
4インチ |
100 |
432 |
273 |
216 |
157 |
38 |
8-Φ25 |
210 |
330 |
|
|
6インチ |
150 |
559 |
356 |
292 |
216 |
48 |
12-Φ29 |
340 |
800 |
|
|
8インチ |
200 |
660 |
419 |
349 |
270 |
56 |
12-Φ32 |
400 |
1000 |
|
|
10インチ |
250 |
787 |
508 |
432 |
324 |
64 |
16-Φ35 |
440 |
1200 |
