商品の詳細:
お支払配送条件:
|
| シリーズ: | 2Lシリーズ | ポートサイズ: | G3/8,G1/2,G3/4,G14,G1-1/4,G1-1/2,G2 |
|---|---|---|---|
| 流量の開口: | 17mm,22mm,30mm,50mm 試聴する | ボディ素材: | 青銅 |
| 動きパターン: | ガイドタイプ | 製品名: | 2つの方法空気の電磁弁 |
| タイプ: | 二段式対面 | 電圧: | DC12V回線AC220V回線AC380V回線DC24V回線 |
| 作業介質: | 空気 蒸気 蒸気 | ||
| ハイライト: | 2つの方法空気の電磁弁,高温水電磁弁 |
||

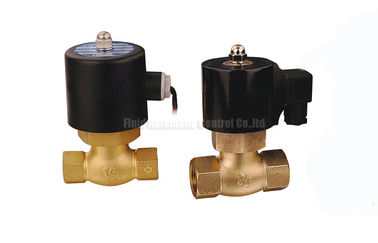

2L米国の高温1.5Mpa 2方法蒸気のためのPTFEのシールが付いている空気の電磁弁
開口部のサイズ17mm、22mm、30mmの50mm 180℃電磁弁の直動式ボディ物質的な真鍮の左舷サイズG3/8」- G2」までの2Lシリーズ高温
速い細部:
* 2Lシリーズ高温電磁弁の流れの開きのサイズ17mm、22mm、30mm、50mm
*二段式対面直接機能
*ボディ材料の黄銅
* 180℃までの高温持久力
*左舷サイズG3/8」、G1/2」、G3/4」、G1」、G1-1/4」、G1-1/2」、G2」
* PTFEのシール
*速い、低雑音、低い消費は答える
*安定した設計、長いserive生命
適用:
磁気力の電気の包含によって働くシステムのために不規則なスイッチ機能として自動的に機能する2Lシリーズ二段式対面ソレノイド。
2Lシリーズは空気の、水およびオイルの循環方式で接続するか、または役立つシステムを消すのに幅使用する。
高温労働環境のための2Lシリーズ弁の使用は温度の持久力で特にのために蒸気、PTFEのシールと、よいpeformance使用する
指定:
|
オーダー コード |
|||
|
2L |
170 |
15 |
AC220V |
|
タイプ |
開きの流動度 |
左舷サイズ |
電圧 |
|
2L:2Lシリーズ高温電磁弁 |
170:17mm |
10:G3/8」 |
DC12V |
|
200:22mm |
15:G1/2」 |
DC24V |
|
|
20:G3/4」 |
AC36V |
||
|
300:30mm |
25:G1」 |
AC110V |
|
|
35:G1-1/4」 |
AC220V |
||
|
500:50mm |
40:G1-1/2」 |
AC380V |
|
|
50:G2」 |
AC24V |
||
|
モデル |
2L170-10 |
2L170-15 |
2L170-20 |
2L200-25 |
2L300-35 |
2L300-40 |
2L500-50 |
|
|
働き媒体 |
空気、水、蒸気 |
|||||||
|
動きパターン |
ガイドのタイプ |
|||||||
|
タイプ |
正常で近いタイプ |
|||||||
|
流動度（mm）の開き |
17 |
22 |
30 |
50 |
||||
|
CVの価値 |
4.8 |
12 |
20 |
48 |
||||
|
共同管の穴 |
3/8の″ |
1/2の″ |
3/4の″ |
1つの″ |
1つの1/4の″ |
1つの1/2の″ |
2 ″ |
|
|
操作の流動粘着性 |
20 CST （下の） |
|||||||
|
働圧力MPa |
空気、水、蒸気:0.1~1.5MPa |
|||||||
|
最高。圧力抵抗MPa |
1.5MPa |
|||||||
|
実用温度の℃ |
-5 | 80℃ |
|||||||
|
電圧範囲 |
±10% |
|||||||
|
ボディの材料 |
黄銅 |
|||||||
|
オイル シールの材料 |
PTFE |
|||||||
|
モデル |
|
B |
C |
D |
K |
|
2L160-10 |
125 |
42 |
146 |
82 |
G3/8 ″ |
|
2L160-15 |
125 |
42 |
146 |
82 |
G1/2 ″ |
|
2L200-20 |
125 |
42 |
146 |
82 |
G3/4 ″ |
|
2L250-25 |
136 |
52 |
162 |
90.5 |
G1 ″ |
|
2L350-35 |
148 |
74 |
185 |
111 |
G1 1/4 ″ |
|
2L400-40 |
148 |
74 |
185 |
111 |
G1 1/2の″ |
|
2L500-50 |
176 |
86 |
223 |
163 |
G2 ″ |
